Schalwartenboden

Doppelboden

für Mittel- Niederspannungsräume und Schwerlastbereiche

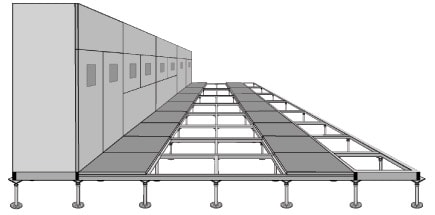

Verstärkte Unterkonstruktionen machen den Einbau von Doppelböden auch in Gebäuden oder Räumen mit hoch spezialisierten Anforderungen möglich. Charakteristisch für verstärkte Unterkonstruktionen sind spezielle Stützen mit einer hohen Tragfähigkeit und besondere Stahlprofile, die auf den Stützen verschraubt werden. Schaltschränke werden direkt auf eine maßgenaue Unterkonstruktion gestellt. Gehbereich und Schaltschrankrahmen bilden eine konstruktive Einheit. Durch die Differenzierung der C-Profile wird der Übergang vom Rahmen zum Gehbereich höhengleich gestaltet. Somit wird die Montage der Schaltschränke erleichtert.

Schaltwarten für Nieder- und Mittelspannungsanlagen

Ursprünglich wurde die verstärkte Unterkonstruktion für Schaltwarten verwendet. Dieses System garantiert einen leichten Zugang zu den Schaltschränken von unten und erfüllt gleichzeitig die Anforderungen an die sehr hohe Belastbarkeit.

Der für Mittel- und Niederspannungsräume erforderliche Schaltwartenboden besteht aus einzelnen Doppelbodenplatten aus Holz- oder Mineralwerkstoff, die auf einer verschraubten Unterkonstruktion aus Trägerprofilen und höhenverstellbaren Stützen verlegt werden.
Die Schaltschränke werden direkt auf die Trägerkonstruktion gestellt und können somit direkt von unten eingespeist werden.

Für die Abdeckung des Gehbereichs kommen sowohl Platten aus Holzwerkstoff, als auch Platten aus Mineralwerkstoff, jeweils im Raster 600 x 600mm, in Frage.

Die Bodenplatten werden üblicherweise lose auf die C-Profile verlegt. Für Sonderbereiche können auf Wunsch zusätzlich Plattenverriegelungen (nach PEHLA-Richtlinie für MS-Räume) oder Plattenverschraubungen ausgeführt werden.

Schaltwarten für Telekommunikationsanlagen

Für Telekommunikationsanlagen und Übertragungsstationen haben Telefongesellschaften besondere Anforderungen an den leichten Zugang sowie die Lüftungstechnik von Doppelböden.

Befahrbare Böden

Für Telekommunikationsanlagen und Übertragungsstationen haben Telefongesellschaften besondere AnforderuWenn Doppelböden in Lagerhallen und Produktionsstätten (z.B. in der Druckindustrie) eingesetzt werden, müssen diese gegebenenfalls von Hubwagen und Hebebühnen befahrbar sein. Die Unterkonstruktion wird im Hinblick auf die erwartende statische und dynamische Last entsprechend ausgelegt.ngen an den leichten Zugang sowie die Lüftungstechnik von Doppelböden.

Rechenzentrum

Verstärkte Unterkonstruktionen sind besonders für Data Center geeignet, weil sie alle Eigenschaften erfüllen, die für diese Anwendung notwendig sind, z.B. eine hohe Tragfähigkeit, aber auch die notwendige elektrische Sicherheit, ein effizientes Kabelmanagement und die Klimatisierungsfunktion.
